7.5X高分辨率连续变倍镜头
产品介绍
新一代4K级别大视野高分辨率连续变倍镜头。
产品优势

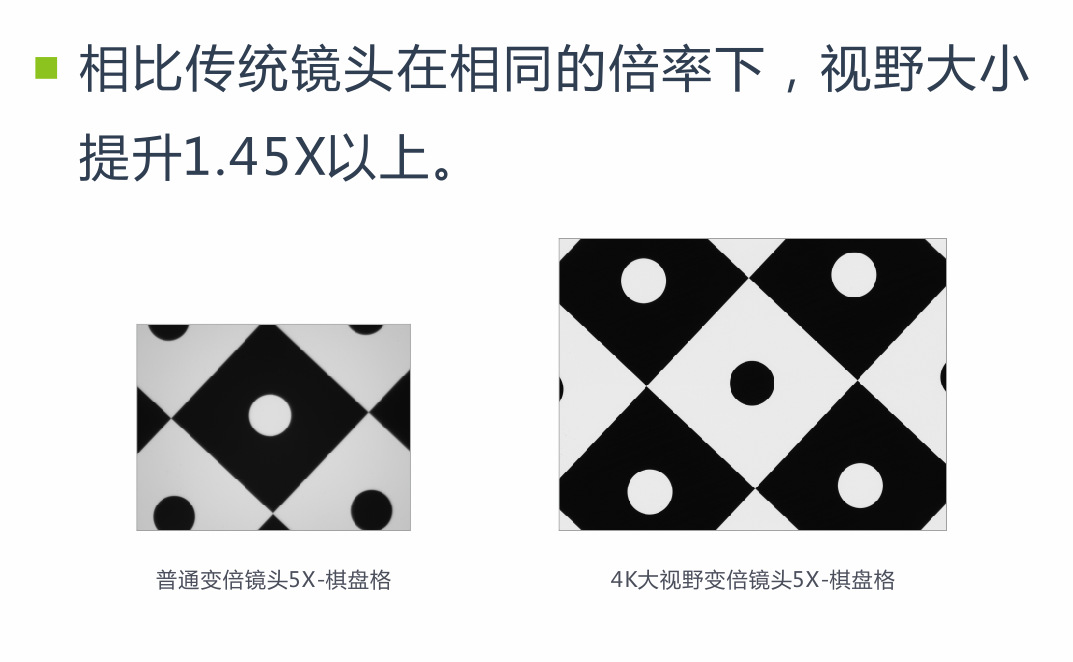

- 1. 支持1英寸传感器相机，相比传统镜头在相同的倍率视野大小提升1.45X以上；
- 2. 按更高规格的分辨率要求设计，搭配1英寸相机横向分辨率可达到4K级别；
- 3. 倍率按0.68X~5X设计，适用于大部分应用场合的检测需求；
- 4. 模块化设计，多种倍率TV镜管与附加镜可选，另外提供其它功能的模块组件供选配。
应用领域
可应用于高精度测量、定位、视觉检测、显微观测等领域。
| 倍率范围 |
0.68X~5X |
| 工作距离(mm) |
80mm |
| 放大倍率 |
0.68X |
1X |
2.0X |
3.0X |
4.0X |
5X |
| 景深(mm) *1 |
1.78 |
0.89 |
0.25 |
0.12 |
0.08 |
0.07 |
| N.A. |
0.033 |
0.045 |
0.08 |
0.11 |
0.12 |
0.12 |
| F No. |
10.3 |
11 |
12.4 |
13.5 |
16.5 |
20.6 |
| 分辨率(μm) |
10.17 |
7.46 |
4.19 |
3.05 |
2.8 |
2.8 |
| TV畸变 |
<0.02% |
<0.02% |
<0.02% |
<0.02% |
<0.02% |
<0.02% |
| 视野大小(mm) |
1'' |
23.53×18.82×14.12 |
16×12.8×9.6 |
8×6.4×4.8 |
5.33×4.27×3.2 |
4×3.2×2.4 |
3.2×2.56×1.92 |
| 2/3'' |
16.18×12.94×9.71 |
11×8.8×6.6 |
5.5×4.4×3.3 |
3.67×2.93×2.2 |
2.75×2.2×1.65 |
2.2×1.76×1.32 |
| 1/2'' |
11.76×9.41×7.06 |
8×6.4×4.8 |
4×3.2×2.4 |
2.67×2.13×1.6 |
2×1.6×1.2 |
1.6×1.28×0.96 |
| 1/3'' |
8.82×7.06×5.29 |
6×4.8×3.6 |
3×2.4×1.8 |
2×1.6×1.2 |
1.5×1.2×0.9 |
1.2×0.96×0.72 |
| 最大像面 |
1" |
| 总长(mm) |
328 |
| 变倍方式 |
手动&电动 |
| 接口类型 |
C-Mount |
| |
|
|
|
|
|
|
|
| |
|
|
|
|
|
|
|
*1：理论计算值（取弥散斑直径Φ0.04mm计算），实际应用时取其1/2的范围时效果更佳。
